10kgf 마이크로 경도 시험기

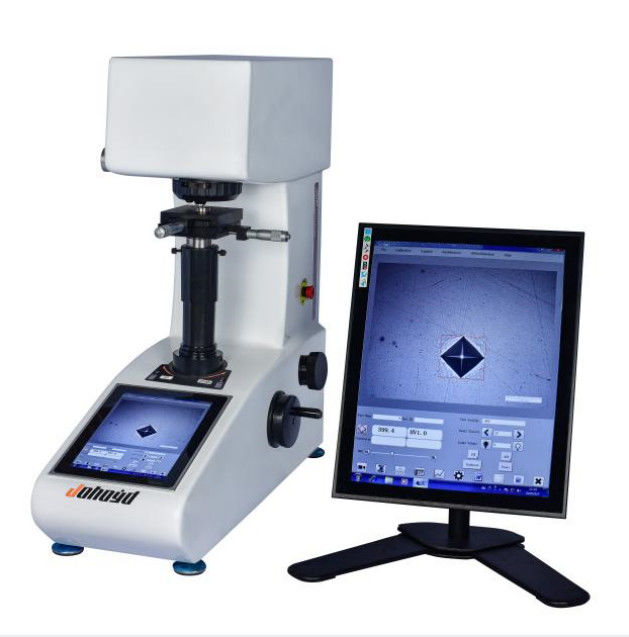

PC에서 자동 측정을 위한 통합 지능형 ​​시각적 경도 시험기 PCHVT-10Z

통합 지능형 ​​시각적 경도 시험기, 터치 태블릿 컴퓨터만 작동하면 쉽게 측정할 수 있습니다!또한 테스트에 필요한 모든 매개변수를 컴퓨터에서 직접 선택, 수정 및 분석할 수 있습니다.PC 터미널은 경도 시험기의 기계적 움직임의 제어를 실현하기 위해 통신 프로토콜을 통해 경도 시험기와 직렬로 연결됩니다.그것은 실현할 수 있습니다: 자동 다기능 타워, 대물 렌즈 및 압자의 자동 식별, 자동 로딩, 자동 부하 보존, 자동 언 로딩, 가벼운 밝기.내장된 CCD 측정 및 획득 시스템을 연결하여 PC에 실시간으로 명확한 압흔 이미지 역학을 표시할 수 있으며 압흔을 직접 잠가 경도 값을 자동으로 측정하고 테스트 데이터를 자동으로 저장하고 보고서를 생성할 수도 있습니다. .작업은 매우 간단하고 빠르며 사람의 측정 오류를 제거합니다.태블릿 컴퓨터를 플랫폼으로 하는 통합 지능형 ​​시각적 경도 시험기는 인터넷을 통해 더 많은 응용 기능을 확장할 수 있으며 외부 모니터, 프린터 및 기타 장비에도 연결할 수 있습니다.측면 스윙 리프팅 나사는 웜 기어 구조를 채택하고 전송이 안정적입니다.

1. 산업용 태블릿 컴퓨터 통합, USB 확장

2. 최신 Windows 운영 체제, I7 프로세서 탑재

3. CCD 이미지 자동 측정 시스템 내장

4. 압흔 및 자동 경도 측정의 시각적 표시

5. 측정 데이터를 자동으로 기록하고 경도-깊이 곡선을 생성하여 WORD 파일로 저장합니다.

이 기계에는 Vickers 자동 측정 제어 시스템이 장착되어 있습니다. 각 하중 및 각 압입 판독으로 연속적인 실험을 수행할 수 있습니다.편리한 ccd 카메라는 측정 정확도가 높고 수동 측정 오류를 피하는 디스플레이에서 직접 들여 쓰기를 관찰하고 측정하는 데 사용됩니다.테스트 조건 설정을 위해 결과 표시 등을 명확하고 빠르게 조작하여 표시할 수 있습니다.측정 제어 소프트웨어를 통해 내장된 컴퓨터에서 쉽게 단일 포인트 측정을 실현할 수 있습니다.다점 측정은 랜덤 측정 가능, 통계 측정 데이터, X 또는 Y에 따른 침투 깊이 측정을 위해 2개 또는 다점 측정점 사이의 거리를 임의로 설정할 수 있습니다. 양방향 측정, 통계 측정 데이터, 경화물의 자동 계산 사용자가 입력한 판단값에 따른 레이어 깊이통계 계산, 환산, 표시 곡선 판단 등 측정 부분의 길이를 저장하고 인쇄할 수 있습니다.

소프트웨어 기능:

1. 경도 시험기 제어: 시스템은 대물 렌즈 회전, 로딩, 유지 시간 설정, 빛의 밝기 조정 및 시험력 피드백 조정과 같은 경도 시험기의 작동을 제어하기 위해 직렬 통신을 제공합니다.

2. 자동 측정: 시스템은 자동으로 압흔을 측정하고 자동으로 경화 곡선을 그리고 통계 결과를 업데이트합니다.

3. 수동 측정: 시스템은 4점 측정 및 대각선 측정을 포함한 수동 측정을 제공합니다.

4. 경도 값 변환, 수정 및 효과적인 검증: 시스템은 측정된 마이크로 Vickers 경도 값을 HB, HR 등과 같은 다른 경도 척도로 동시에 변환할 수 있습니다.그것은 구형 원통형 샘플의 측정 값을 수정할 수 있습니다.샘플 측정 값의 효과적인 검증

5. 데이터 통계: 측정된 경도의 평균값, 분산, Cp, Cpk 및 기타 통계 값을 자동으로 계산하고 선택적으로 자동으로 저장할 수 있습니다.

6. 데이터 저장: 단일 측정 데이터와 이미지는 나중에 불러오기 위해 파일에 저장할 수 있으며 자동으로 저장할 수 있습니다.

7. 테스트 보고서: WORD 또는 EXCEL 문서 보고서를 자동으로 생성합니다.사용자는 보고서 형식을 사용자 정의할 수 있습니다.표준 형식에는 모든 단일 경도 측정 값, 통계 값, 압흔 이미지 및 경화 곡선 등이 포함됩니다.

8. 누프 경도: 누프 경도 측정으로 설정할 수 있습니다.

9. 파괴 인성: 압입 파괴 인성을 측정하도록 설정할 수 있습니다.

10. 기타 기능: 이미지 촬영, 보정, 이미지 처리, 기하학적 측정, 문서 라벨링, 앨범 관리 및 고정 배율 인쇄 등을 포함한 현미경 이미지 처리 및 측정 시스템의 모든 기능;

기계의 주요 기능 및 특징:

1. 수석 광학 엔지니어가 설계한 광학 시스템은 선명한 이미지를 제공할 뿐만 아니라 밝기 조절이 가능하고 시야가 편안하며 장기간 작동 후에도 쉽게 피로해지지 않는 간단한 현미경으로 사용할 수 있습니다.

2. 내장 PC는 경도 값을 시각적으로 표시하고 경도, 시험 방법, 시험력, 밝기, 유지 시간, 측정 시간, 통계 데이터, 상한 및 하한 측정 범위, 시험 시간 및 기타 시험 절차를 직관적으로 변환할 수 있습니다. 그리고 분명하다;

3. 광학 시스템 밝기의 조정 가능한 범위: 0-100;

4. 시험 보고서 데이터의 무제한 저장

5. 상호 변환을 위해 테스트 힘 단위를 수동으로 선택할 수 있으며 변환 단위는 (Kgf, N)

6. 동시 표시: 최대값, 최소값, 평균값, 최대 오차 등

7. 스케일 변환 및 전환 가능: 국가 표준, 미국 표준 및 국제 표준, 총 18개의 측정 스케일 변환 가능: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N , HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW;

8. 두 대물렌즈 모두 경도를 직접 측정할 수 있으며,

9. 상한 및 하한 측정 범위를 설정하고 기본 측정 인터페이스에 표시할 수 있습니다.

10. 측정 눈금은 HK Knoop 경도로 변환될 수 있습니다.

11. 운영 체제는 중국어와 영어로 변환할 수 있습니다.

12. 내장된 측정 시스템은 경도 값을 자동으로 측정할 수 있습니다.

13. 주조 알루미늄 쉘은 일단 형성되면 안정적이고 변형되지 않은 구조를 가지며 순수한 흰색 자동차 페인트는 고급, 강한 긁힘 저항을 ​​가지며 수년간 사용 후에도 여전히 새 것처럼 밝습니다.

14. 우리 회사는 자체 개발한 설계, 생산 및 가공 능력이 있습니다.당사 기계는 평생 부품 교체 및 유지 보수 업그레이드 서비스를 제공합니다.

주요 목적 및 적용 범위:

1. 강철, 비철금속, 금속박, 초경합금, 금속판, 미세구조

2. 침탄, 질화 및 탈탄층, 표면 경화층, 전기도금층, 코팅

3. 유리, 웨이퍼,
