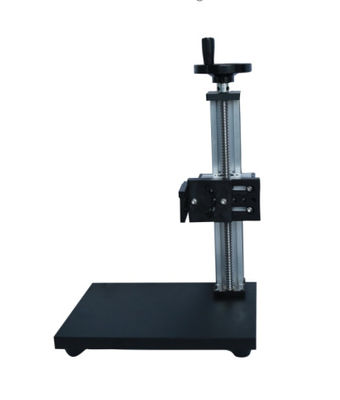

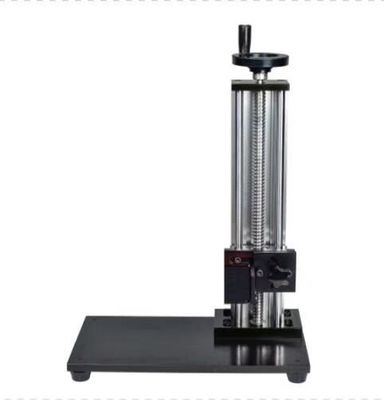

거칠기 테스트 플랫폼(주철) JH-200

1. 개요:

거칠기 측정기 플랫폼은 휴대용 거칠기 측정기의 주요 액세서리 중 하나입니다.그것은 다양한 국내 휴대용 거칠기 측정기 TR200, TR210, NDT150 등에 적합하며 고정밀 측정 플랫폼 및 컬럼 리프팅 시스템을 제공하여 쉽게 사용할 수 있습니다. 기기를 조정하면 작동 어려움이 크게 줄어 듭니다. 계측기, 특히 고정밀 부품을 측정할 때 효과가 더 분명합니다.이 제품은 다른 제조사(외국 제조사 포함)의 조도 측정기를 사용하는 사용자에게도 적합하지만 특별한 연결 부분을 사용자 정의해야 합니다.물론 다른 목적을 위한 특별한 사용자는 제외되지 않습니다.특수 센서의 경우 이 액세서리 세트를 사용하여 복잡하고 정밀하게 조정해야 합니다..

2. 각 부분의 이름:

그림 1 각 구성 요소의 이름

3. 연결 플레이트 크기:

그림 2

4. 유지 보수:

1. 잦은 청소 및 녹 방지

2. 캐리지를 옆으로 무리하게 움직이지 마십시오.

3. 이동할 때 기둥을 직접 이동하지 말고 기둥이 느슨해지거나 위치 오류가 발생하지 않도록 플랫폼을 이동하십시오.

5.기술적인 매개변수:

1. 리프팅 높이: 200 ± 1mm;

2. 반환 오류: 핸드휠의 1/6 이하 회전;

3. 측정 플랫폼 크기: 260mm×180mm×20mm.

특징: 칼럼 리프팅 및 리턴 스트로크 차이가 매우 작고 칼럼 리프팅이 가볍고 유연하며 위치 정확도가 정확하고 신뢰할 수 있습니다.

6. 표준 구성:

비고: 다양한 제조업체의 다양한 조도 측정기 유형에 맞게 다양한 사용자 정의 요구 사항을 제공할 수 있습니다.
